高速龙门SK-4021

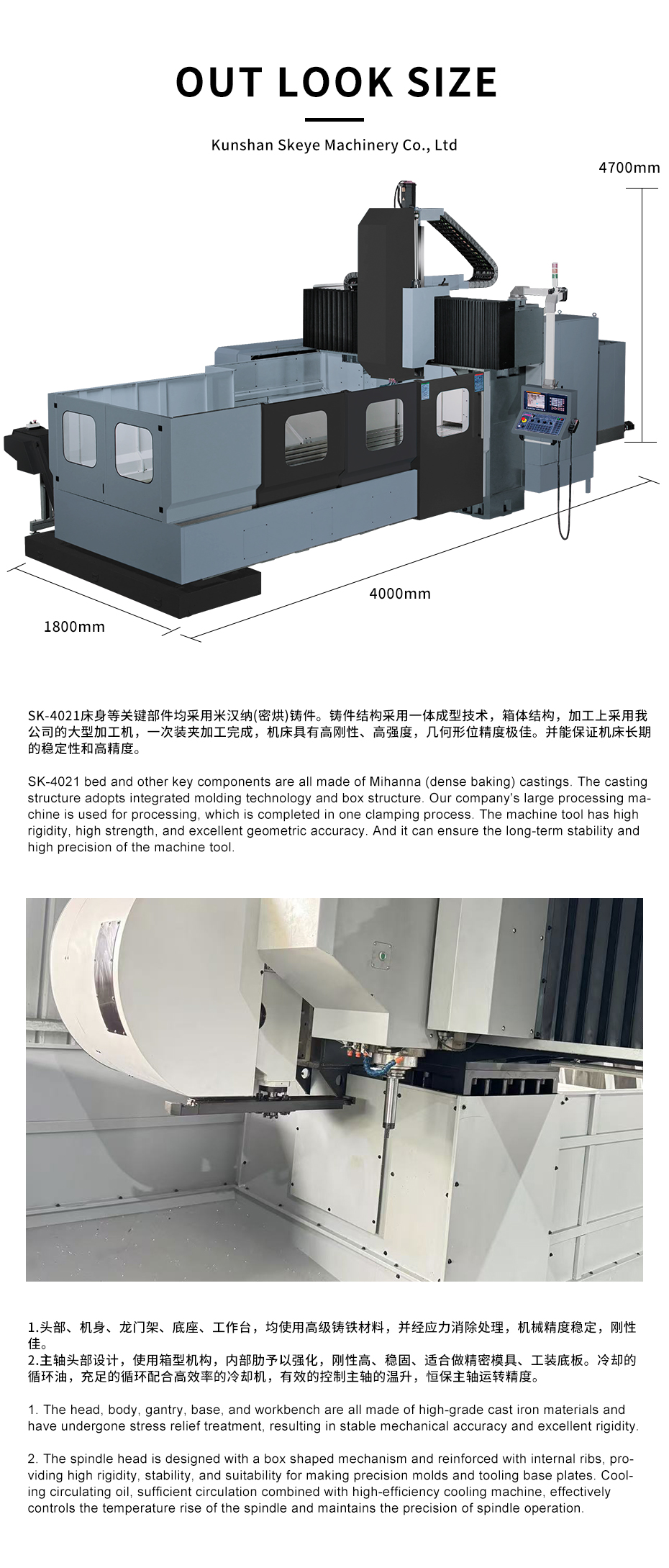

本机台床身、立柱、主轴箱等关健零部件均采用HT-300铸铁，组织稳定，永久保持质量。铸件经过有限元素分析法计算机计算分析，合理的结构强度及加强筋的搭配，提供机械之高刚性。 铸件结构采用一体成型技术，箱体结构，加工上采用大型五面体加工机，一次装夹加工完成，机床具有高刚性、高强度，几何形位精度极佳。并能保证机床长期的稳定性和高精度。
咨询热线：400-6427-688
联系我们
-
服务热线400-6427-688
- 地址：江苏省昆山市经济技术开发区三巷路97号
- 产品介绍
| 项目 Item | Unit | SK-4021 | SK-4029 | SK-5032 | SK-6032 |
| 行程 Travels | |||||
| X轴行程 X travels | mm | 4000 | 4000 | 5000 | 6000 |
| Y轴行程 Y travels | mm | 2100 | 2900 | 3200 | 3200 |
| Z轴行程 Z travels | mm | 1000 | 1000 | 1000 | 1000 |
| 主轴鼻端至工作台面距离 Distance from spindle end to worktable | mm | 250-1250 | 250-1250 | 250-1250 | 250-1250 |
| 龙门宽度 Distance between columns | mm | 2100 | 2900 | 3200 | 3200 |
| 工作台 Worktable | |||||
| 工作台尺寸 Worktable size | mm | 4000*1800 | 4000*2700 | 5000*2700 | 6000*2700 |
| 工作台承重 Max.weight on worktable | T | 12 | 20 | 25 | 30 |
| T型槽 T-slots(NO.-W*distance) | mm | 9-22*180 | 11-28*250 | 11-28*250 | 11-28*250 |
| 主轴 Spindle | |||||
| 主轴锥度 Spindle taper | # | BT-50 | BT-50 | BT-50 | BT-50 |
| 主轴转速 Max.Spindle speed | rpm | 6000 | 6000 | 6000 | 6000 |
| 主轴功率 Spindle power | kw | 15/18.5 | 15/18.5 | 15/18.5 | 15/18.5 |
| 自动换刀机构 ATC Auto Tool Magazine | |||||
| 刀库容量 Tools capacity | pcs | 24 | 24 | 24 | 24 |
| 刀具重量 Max.tool Weight | kg | 18 | 18 | 18 | 18 |
| 刀具长度 Max.tool Length | mm | 350 | 350 | 350 | 350 |
| 最大直径（满刀/邻空刀）Max.tool Diam | mm | 110/220 | 110/220 | 110/220 | 110/220 |
| 精度 VDI3441 (JISB6338) | |||||
| 定位精度(VDI3441) Positioning | mm | P0.04(±0.005/300) | P0.04(±0.005/300) | P0.05(±0.005/300) | P0.06(±0.005/300) |
| 重复精度(VDI3441) Repeatability | mm | ps0.038(±0.004) | ps0.038(±0.004) | ps0.048(±0.004) | ps0.058(±0.004) |
| 基本参数 Basic parameters | |||||
| 三轴电机功率（X/Y/Z）Axis motor | kw | 6.0/3.0/3.0 | 6.0/3.0/3.0 | 6.0/3.0/3.0 | 6.0/3.0/3.0 |
| X/Y/Z轴快速移动率 X/Y/Z-axis rail specification | m/min | 8/10/10 | 8/10/10 | 8/10/10 | 6/10/12 |
| 切削速率（X/Y/Z) Cutting speed | m/min | 1-6000 | 1-6000 | 1-6000 | 1-6000 |
| X/Y轴线轨规格 X/Y axis rail specification | 55重载滚柱 55mm heavy-duty roller | 2条45滚柱+1条45滚珠 2 pieces of 45 roller + 1 piece of 45 ball | 2条45滚柱+1条45滚珠 2 pieces of 45 roller + 1 piece of 45 ball | 2条45滚柱+1条45滚珠 2 pieces of 45 roller + 1 piece of 45 ball | |
| Z轴线轨规格 Z axis rail specification | 55重载滚柱 55mm heavy-duty roller | 硬轨Hard rail | 硬轨Hard rail | 硬轨Hard rail | |
| 控制器 Controller | FANUC 0i-MF Plus(3) | ||||
| 气压需求 Air consumption | kg/m² | 6.5 | 6.5 | 6.5 | 6.5 |
| 总耗电功率 Power requested | kva | 60 | 70 | 70 | 70 |
| 机械重量(大约）Machine Weigh | kg | 32 | 38 | 45 | 50 |
| 外形尺寸 Diametion(L*W*H) | mm | 10900*5610*4150 | 10850*6850*5100 | 10000*5000*4500 | 13500*6500*6000 |
